金屬組織檢驗(yàn)就是通過(guò)各種金相手段觀察金屬材料內(nèi)部結(jié)構(gòu)，對(duì)晶粒大小、形狀、種類、相組成、相對(duì)數(shù)量和分布進(jìn)行定性和定量的測(cè)量。金屬組織檢驗(yàn)是鋼材性能檢驗(yàn)項(xiàng)目之一，因?yàn)殇摬牡男阅軟Q定于它的成分、結(jié)構(gòu)和組織。材料成分一定后，它的許多性能將由結(jié)構(gòu)、組織、宏觀和微觀缺陷所決定。

金相組織檢驗(yàn)的內(nèi)容和手段主要分為：低倍組織檢驗(yàn)、高倍組織檢驗(yàn)和電鏡顯微組織檢驗(yàn)。

1.低倍組織檢驗(yàn)

是指用肉眼或放大鏡觀察鋼材的縱橫斷面上的缺陷，也叫宏觀組織檢驗(yàn)。低倍組織檢驗(yàn)常用的試驗(yàn)方法如下：

（1）酸浸試驗(yàn)：分熱酸浸（70~80℃）和冷酸浸兩種。根據(jù)不同的鋼種采用不同的酸液。檢驗(yàn)的內(nèi)容主要是將鋼中的疏松、偏析、氣泡、白點(diǎn)和非金屬夾雜等顯露出來(lái)。

（2）塔形車削發(fā)紋檢驗(yàn)：把規(guī)定尺寸的塔形試樣進(jìn)行熱酸浸，且于顯示沿軋制方向的不一定長(zhǎng)度、深度的小裂紋。

（3）硫印試驗(yàn)：在檢驗(yàn)的試樣上覆以用5%~10%硫酸水溶液浸過(guò)的相紙，呈現(xiàn)深棕色印痕，用于檢驗(yàn)鋼中硫的數(shù)量與分布。

（4）斷口試驗(yàn)：是檢驗(yàn)鋼材宏觀缺陷的重要方法之一，可與酸浸檢驗(yàn)并用，互相補(bǔ)充。按鋼種和檢驗(yàn)的要求不同，試樣在檢驗(yàn)前要經(jīng)過(guò)不同方式的熱處理，分淬火斷口、退火斷口和調(diào)質(zhì)斷口，通常都采用淬火斷口。在淬火斷口上可以發(fā)現(xiàn)白點(diǎn)、夾雜、夾層、氣孔等缺陷。退火斷口用于軸承鋼和工具鋼，可檢查晶粒的均勻細(xì)密程度，以顯示石墨碳析出、夾雜、縮孔等缺陷。調(diào)質(zhì)斷口只用于少數(shù)鋼材，斷口上出現(xiàn)的纖維組織能在一定程度上反映鋼的力學(xué)性能。

2.高倍組織檢驗(yàn)

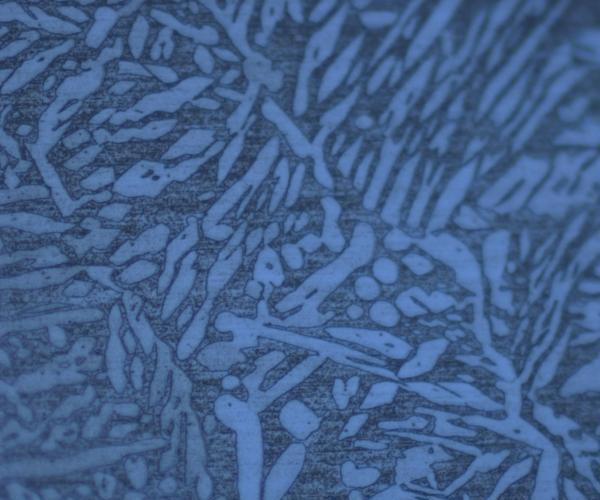

即顯微組織檢驗(yàn)，是用放大100~2000倍的顯微鏡對(duì)鋼材內(nèi)部進(jìn)行觀察分析的檢驗(yàn)方法。檢驗(yàn)內(nèi)容有非金屬夾雜、帶狀組織、碳化物不均勻性、碳化的液析、脫碳層深度測(cè)定、球狀組織級(jí)別評(píng)定、網(wǎng)狀組織級(jí)別評(píng)定和奧氏體晶粒度級(jí)別評(píng)定。

3.電鏡顯微組織檢驗(yàn)

也是精細(xì)組織檢驗(yàn)，是用放大幾千倍到幾十萬(wàn)倍的電子顯微鏡對(duì)鋼材內(nèi)部進(jìn)行觀察分析。

此外，還有用X射線衍射方法測(cè)定金屬和合金內(nèi)部各種相的晶體結(jié)構(gòu)、用電子探針?lè)治鼋M織中顯微區(qū)域內(nèi)化學(xué)成分等的組織檢驗(yàn)方法。

（中國(guó)腐蝕與防護(hù)網(wǎng)、鋼鐵冶金學(xué)報(bào)）
