Fe-Cr-Ni合金三元相圖是雙相不銹鋼冶金行為的指南。從鐵含量為68％的截面圖（圖3）可看出：這些合金凝固成鐵素體(α)，當(dāng)溫度下降至1000℃（1832℉）（該溫度取決于合金成分）左右時，部分轉(zhuǎn)變成奧氏體（γ）。在更低溫度下，鐵素體和奧氏體的相平衡僅有微小的變化。從圖3還可看出增加氮 影響[1]。從熱力學(xué)觀點(diǎn)看，因奧氏體是由鐵素體轉(zhuǎn)變而來的，合金不可能越過奧氏體的平衡態(tài)。然而，當(dāng)繼續(xù)冷卻至較低溫度時，碳化物、氮化物、σ相以及其他金屬間相都可能成為顯微組分。

軋材或制品中鐵素體和奧氏體的相對數(shù)量取決于其化學(xué)成分和熱過程。如相圖所顯示，成分上較小的變化即會對兩相的相對體積分?jǐn)?shù)有較大影響。單個元素對鐵素體或奧氏體的促進(jìn)作用可以在雙相鋼中得到合理運(yùn)用。顯微組織中的鐵素體/奧氏體相平衡可通過如下的多元線性回歸式進(jìn)行預(yù)測：Creq = %Cr + 1.73 %Si + 0.88 %Mo;Nieq = %Ni + 24.55 %C + 21.75 %N+ 0.4 %Cu% 鐵素體 = -20.93 + 4.01 Creq – 5.6Nieq + 0.016 T。

T（攝氏溫度）是退火溫度，1050~1150℃，元素含量為重量百數(shù)（wt%）[2]。為達(dá)到使雙相不銹鋼具有理想相平衡的目的，主要是通過調(diào)整鉻、鉬、鎳和氮的含量，并控制好熱過程。然而，由于冷卻速度決定了可轉(zhuǎn)變成奧氏體的鐵素體數(shù)量，因此高溫加熱后的冷卻速度將影響相平衡?？焖倮鋮s有利于保留鐵素體，所以可能得到比平衡狀態(tài)下更多的鐵素體。例如，采用低熱輸入來焊接大截面的產(chǎn)品，會導(dǎo)致熱影響區(qū)（HAZ）過量的鐵素體。

氮的另一個有利影響是提高了奧氏體開始在鐵素體中形成的溫度，見圖3。它增加了鐵素體轉(zhuǎn)變?yōu)?a href="http://www.nubianescourt.com/bxgwf.html" target="_blank">奧氏體的比例。因此，即使在相對快速的冷卻條件下，奧氏體數(shù)量也幾乎能達(dá)到平衡狀態(tài)時的水平。對第二代雙相不銹鋼而言，這一效應(yīng)可減小熱影響區(qū)（HAZ）鐵素體過量的問題。

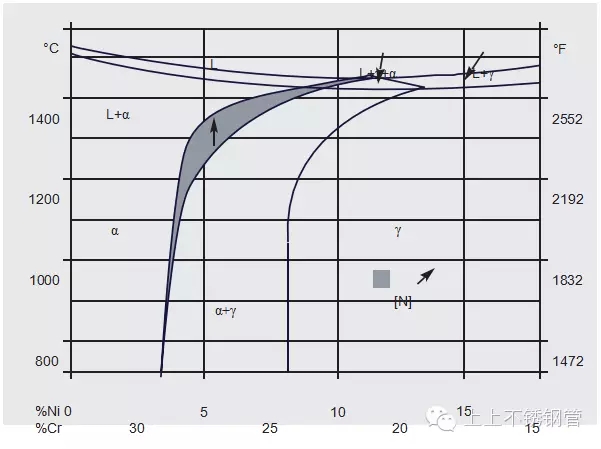

圖3：Fe-Cr-Ni三元相圖的68%Fe截面圖（鎳和鉻含量微小的變化對雙相不銹鋼中奧氏體和鐵素體的數(shù)量有很大的影響）

公司電話：021-69170820；傳真：021-69176868

公司地址：上海市嘉定區(qū)葉城路1118號11樓

集團(tuán)網(wǎng)站：http://www.shangshang.com.cn

產(chǎn)品網(wǎng)站：http://www.nubianescourt.com

更多咨詢請關(guān)注我們的微信公眾號
